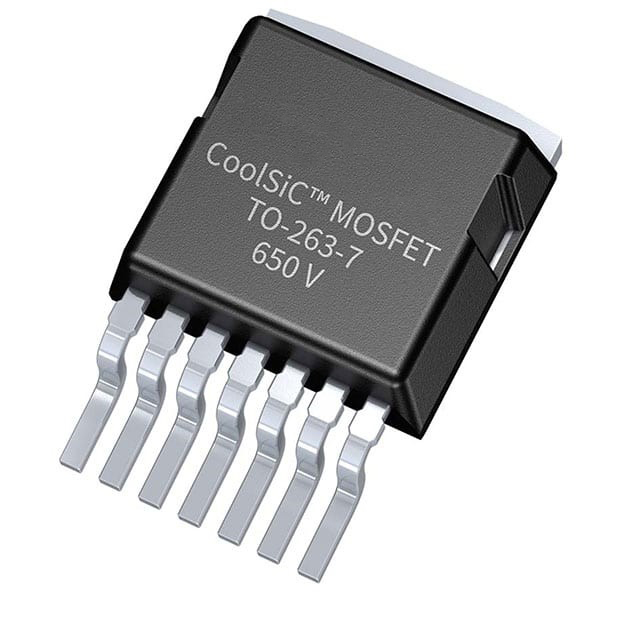

IMBG65R030M1H CoolSiC? MOSFET 650 VSiC MOSFET 采用緊湊型 7 引腳 SMD 封裝，基于先進的英飛凌碳化硅溝槽技術，適于大功率應用。 該器件旨在提高系統性能，縮減尺寸，增強可靠性。

IMBG65R030M1H 產品規格

FET 類型： N 通道

技術： SiCFET（碳化硅）

漏源電壓（Vdss）： 650 V

25°C 時電流 - 連續漏極 (Id) ：63A（Tc）

驅動電壓（最大 Rds On，最小 Rds On）： 18V

不同 Id、Vgs 時導通電阻（最大值）：42 毫歐 @ 29.5A，18V

不同 Id 時 Vgs(th)（最大值）：5.7V @ 8.8mA

不同 Vgs 時柵極電荷 (Qg)（最大值）：49 nC @ 18 V

Vgs（最大值）：+23V，-5V

不同 Vds 時輸入電容 (Ciss)（最大值）：1643 pF @ 400 V

FET 功能： -

功率耗散（最大值）：234W（Tc）

工作溫度： -55°C ~ 175°C（TJ）

安裝類型： 表面貼裝型

供應商器件封裝： PG-TO263-7-12

封裝/外殼： TO-263-8，D2Pak（7 引線+接片），TO-263CA

基本產品編號：IMBG65

優勢

高性能、高可靠性且易于使用

高系統效率和高功率密度

降低系統成本和復雜度

打造成本更低、結構更簡單且尺寸更小的系統

采用連續硬換向拓撲

適于高溫和惡劣的工作環境

實現雙向拓撲

潛在應用

? 電信服務器SMPS

? UPS（不間斷電源）

? 太陽能光伏逆變器

? 電動充電基礎設施

? 儲能和電池成型

? 類阻尼放大器
